Кронштейны «Стандарт»


Цена : Цену уточняйте

Оформить заказ

Кронштейны применяются для крепления консольных светильников к опорам освещения. Кронштейны серии 1 – «Стандарт» отличаются большим разнообразием модификаций и предназначены для освещения дворов, набережных, аллей, бульваров, парков, скверов, коттеджных поселков, автозаправочных станций, автомобильных парковок, улиц и дорог с высокой, средней и низкой интенсивностью движения.

Конструкция кронштейнов во многом зависит от модификации. Прежде всего, кронштейны различаются количеством присоединяемых рожков. В одной конструкции их может быть от одного до шести. Рожки могут быть однонаправленные или разнонаправленные, что является вторым критерием модификации. Кроме того, кронштейны данной серии могут различаться типом подключаемых светильников. Общим для всех модификаций является кустообразная структура рожков, имеющих единую точку присоединения к опоре и расходящихся от нее дугами в разные стороны. Кронштейны являются сварной конструкцией, изготавливаемой из трубного и листового стального проката. Все наружные поверхности подвергаются антикоррозионной обработке.

Кронштейны серии 1 – «Стандарт», благодаря различным вариантам исполнения, удовлетворят самого требовательного покупателя. Эти кронштейны заслуженно пользуются наибольшей популярностью при реализации проектов освещения. Традиционно их называют гусаками или оголовниками.

Основные параметры кронштейнов серии 1 – «Стандарт»

Модификация

Диапазон размеров, м

1.К1-Н-В-Х

0,5<Н<3,5
0,5<В<2,5

1.К2-H-B-Х

1,5<Н<4,0
1,5<В<2,5

1.К2-Н-В-/Y-Х

0,5<Н<3,5
0,5<В<2,0

1.К3-H-2,0-/180-Х

2,0<Н<3,5

1.К4-Н-2,0-/180-Х

2,0<Н<3,5

1.С2-1,4-1,25-/180-Х

-

1.С4-1,4-1,25-/90-Х

-

1.С6-1,4-1,25-/60-Х

-

Х - тип установочного места кронштейна, отдельно указан для каждой опоры.
H - высота кронштейна
В - вылет кронштейна
По умолчанию угол наклона посадочного места кронштейна составляет 15 градусов. По желанию заказчика он может быть изменён.

Преимущества

Данная серия кронштейнов имеет наиболее широкую номенклатуру стандартных типоразмеров, сочетающих функциональность и невысокую цену.

Покрытие

На кронштейны методом горячего цинкования наносится специальное антикоррозийное покрытие в полном соответствии с ГОСТ 9.307-89, что обеспечивает сохранность изделий в течение 25 -30 лет эксплуатации.

Данный вид покрытия не является декоративным и носит сугубо функциональный характер.

Дополнительно наружная поверхность кронштейнов может быть обработана лакокрасочным покрытием.

Цвет оговаривается при заказе.

Способ установки

Кронштейны устанавливаются и фиксируются на верхнем торце опоры.

Тип посадочного места отдельно указан в описании для каждой опоры.

Кронштейны серии 1 («Стандарт») однорожковые. 1.К1-Н-В-Х



Кронштейны серии 1 («Стандарт») двухрожковые однонаправленные. 1.К2-H-B-Х

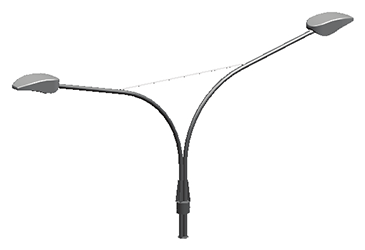

Кронштейны серии 1 («Стандарт») двухрожковые разнонаправленные. 1.К2-Н-В-/Y-Х

Кронштейны серии 1 («Стандарт») трёхрожковые. 1.К3-H-2,0-/180-Х

Кронштейны серии 1 («Стандарт») четырёхрожковые. 1.К4-Н-2,0-/180-Х

Кронштейны серии 1.С2-1,4-1,25-/180-Х

Кронштейны серии 1.С4-1,4-1,25-/90-Х

Кронштейны серии 1.С6-1,4-1,25-/60-Х



Основные параметры кронштейнов серии 1 – «Стандарт»

Кронштейны серии 1 под один консольный светильник на трубчатые опоры

Обозначение

Масса, кг (не более)

H, мм

B, мм

D, мм

d, мм

Y, град.

1.К1-0,5-0,5-О1-ц

9,2

500

500

145

120

15

1.К1-0,5-0,5-О2-ц

10,7

500

500

180

148

15

1.К1-1,0-1,0-О2-ц

14,1

1000

1000

180

148

15

1.К1-1,0-1,0-О3-ц

17,1

1000

1000

230

197

15

1.К1-1,0-1,0-30/-О3-ц

16

1000

1000

230

197

30

1.К1-1,0-1,0-О4-ц

20,4

1000

1000

285

250

15

1.К1-1,0-1,0-О5-ц

23

1000

1000

335

303

15

1.К1-1,0-1,0-О8-ц

15,6

1000

1000

230

48

15

1.К1-1,0-1,0-О9-ц

16,1

1000

1000

250

48

15

1.К1-1,0-1,0-О10-ц

17,1

1000

1000

270

48

15

1.К1-1,0-1,0-О11-ц

17,5

1000

1000

300

48

15

1.К1-1,5-1,0-О1-ц

15,3

1500

1000

145

120

15

1.К1-1,5-1,0-О2-ц

16,6

1500

1000

180

148

15

1.К1-1,5-1,0-О3-ц

20

1500

1000

230

197

15

1.К1-1,5-1,0-О4-ц

23,4

1500

1000

285

250

15

1.К1-1,5-1,0-О5-ц

26

1500

1000

335

303

15

1.К1-1,5-1,5-О1-ц

17,1

1500

1500

145

120

15

1.К1-1,5-1,5-О2-ц

18,4

1500

1500

180

148

15

1.К1-1,5-1,5-0/-О2-ц

19,1

1500

1500

180

148

0

1.К1-1,5-1,5-30/-О2-ц

16,4

1500

1500

180

148

30

1.К1-1,5-1,5-О3-ц

20,8

1500

1500

230

197

15

1.К1-1,5-1,5-0/-О3-ц

21,8

1500

1500

230

197

0

1.К1-1,5-1,5-30/-О3-ц

17,1

1500

1500

230

197

30

1.К1-1,5-1,5-О4-ц

24

1500

1500

285

250

15

1.К1-1,5-1,5-0/-О4-ц

25,1

1500

1500

285

250

0

1.К1-1,5-1,5-30/-О4-ц

22,1

1500

1500

285

250

30

1.К1-1,5-1,5-О5-ц

24,4

1500

1500

335

303

15

1.К1-1,5-1,5-30/-О5-ц

25,6

1500

1500

335

303

30

1.К1-1,5-1,5-О8-ц

18,4

1500

1500

230

48

15

1.К1-1,5-1,5-О12-ц

20,1

1500

1500

285

48

15

1.К1-1,5-1,5-О14-ц

17,3

1500

1500

171

141

15

1.К1-1,5-2,0-О1-ц

21,5

1500

2000

145

120

15

1.К1-1,5-2,0-О2-ц

24,2

1500

2000

180

148

15

1.К1-2,0-1,0-О1-ц

21,5

2000

1000

145

120

15

1.К1-2,0-1,0-О2-ц

22,7

2000

1000

180

148

15

1.К1-2,0-1,0-О3-ц

24,6

2000

1000

230

197

15

1.К1-2,0-2,0-О1-ц

25

2000

2000

145

120

15

1.К1-2,0-2,0-О2-ц

26,2

2000

2000

180

148

15

1.К1-2,0-2,0-30/-О2-ц

24,7

2000

2000

180

148

30

1.К1-2,0-2,0-О3-ц

28,2

2000

2000

230

197

15

1.К1-2,0-2,0-30/-О3-ц

25,8

2000

2000

230

197

30

1.К1-2,0-2,0-О4-ц

32

2000

2000

285

250

15

1.К1-2,0-2,0-30/-О4-ц

30,7

2000

2000

285

250

30

1.К1-2,0-2,0-О5-ц

38

2000

2000

335

303

15

1.К1-2,0-2,0-О14-ц

25,9

2000

2000

171

141

15

1.К1-2,0-2,0-30/-О14-ц

23,3

2000

2000

171

141

30

1.К1-2,0-2,5-О4-ц

39,5

2000

2500

285

250

15

1.К1-2,5-1,0-О3-ц

27,3

2500

1000

230

197

15

1.К1-2,5-1,5-О2-ц

26,5

2500

1500

180

148

15

1.К1-2,5-2,0-О2-ц

28,8

2500

2000

180

148

15

1.К1-2,5-2,0-30/О2-ц

27,6

2500

2000

180

148

30

1.К1-2,5-2,0-О3-ц

30,7

2500

2000

230

197

15

1.К1-2,5-2,0-30/-О3-ц

29,4

2500

2000

230

197

30

1.К1-2,5-2,0-О14-ц

28,5

2500

2000

171

141

15

1.К1-2,5-2,5-О1-ц

28,8

2500

2500

145

120

15

1.К1-2,5-2,5-О2-ц

30,1

2500

2500

180

148

15

1.К1-3,0-2,0-О1-ц

30,6

3000

2000

145

120

15

1.К1-3,0-2,0-О2-ц

32

3000

2000

180

148

15

1.К1-3,0-2,0-О3-ц

35

3000

2000

230

197

15

1.К1-3,0-2,0-О4-ц

38,1

3000

2000

285

250

15

1.К1-3,0-2,0-О5-ц

41

3000

2000

335

303

15

1.К1-3,5-1,0-О2-ц

30,6

3500

1000

180

148

15

1.К1-3,5-2,0-О1-ц

32,2

3500

2000

145

120

15

1.К1-3,5-2,0-О2-ц

33,6

3500

2000

180

148

15

1.К1-3,5-2,0-О3-ц

36

3500

2000

230

197

15

1.К1-3,5-2,0-О4-ц

39

3500

2000

285

250

15

1.К1-3,5-2,0-О5-ц

41,5

3500

2000

335

303

15

1.К1-4,0-2,0-О2-ц

40,1

4000

2000

180

148

15

Кронштейны серии 1 под один консольный светильник на круглоконические и граненые опоры

Обозначение

Масса, кг (не более)

H, мм

B, мм

D, мм

d, мм

Y, град.

1.К1-0,5-0,5-Ф1

5,5

500

500

60

48

15

1.К1-0,5-0,5-Ф2

5,6

500

500

76

48

15

1.К1-0,5-0,5-Ф3

7,3

500

500

76

60

15

1.К1-0,6-1,0-Ф2

7,6

600

1000

76

48

15

1.К1-0,6-1,0-Ф4

9,3

600

1000

100

60

15

1.К1-1,0-1,0-Ф1

8,8

1000

1000

60

48

15

1.К1-1,0-1,0-Ф2

8,8

1000

1000

76

48

15

1.К1-1,0-1,5-Ф2

10,8

1000

1500

76

48

15

1.К1-1,5-0,5-Ф4

11,7

1500

500

100

60

15

1.К1-1,5-1,0-Ф1

11

1500

1000

60

48

15

1.К1-1,5-1,0-Ф2

11,5

1500

1000

76

48

15

1.К1-1,5-1,5-Ф1

12,6

1500

1500

60

48

15

1.К1-1,5-1,5-Ф10

17,4

1500

1500

170

108

15

1.К1-1,5-1,5-Ф19

20,5

1500

1500

210

133

15

1.К1-1,5-1,5-Ф6

16,1

1500

1500

135

76

15

1.К1-1,5-1,5-Ф9

16,3

1500

1500

170

89

15

1.К1-1,5-1,5-Ф2

12,4

1500

1500

76

48

15

1.К1-1,7-1,3-Ф1

12,4

1700

1300

60

48

15

1.К1-1,7-1,3-Ф2

12,5

1700

1300

76

48

15

1.К1-1,0-0,5-30/-Ф1

7,2

1000

500

60

48

30

1.К1-1,5-1,0-30/-Ф1

10,6

1500

1000

60

48

30

1.К1-1,0-0,5-45/-Ф1

7

1000

500

60

48

45

1.К1-1,5-1,0-Ф3

14,1

1500

1000

76

60

15

1.К1-1,5-1,5-Ф3

14,8

1500

1500

76

60

15

1.К1-1,5-1,5-Ф4

15,7

1500

1500

100

60

15

1.К1-1,5-2,0-Ф3

17,7

1500

2000

76

60

15

1.К1-1,5-2,0-Ф16

17,8

1500

2000

135

60

15

1.К1-1,5-2,0-Ф4

17,9

1500

2000

100

60

15

1.К1-1,5-2,5-Ф3

20,3

1500

2500

76

60

15

1.К1-1,5-2,5-Ф16

20,7

1500

2500

130

60

15

1.К1-1,5-2,5-Ф4

20,2

1500

2500

100

60

15

1.К1-2,0-1,0-Ф3

16,8

2000

1000

76

60

15

1.К1-2,0-1,0-Ф16

17

2000

1000

135

60

15

1.К1-2,0-1,0-Ф4

16,8

2000

1000

100

60

15

1.К1-2,0-1,5-Ф3

18,3

2000

1500

76

60

15

1.К1-2,0-1,5-Ф4

19

2000

1500

100

60

15

1.К1-2,0-2,0-Ф11

27,1

2000

2000

250

133

15

1.К1-2,0-2,0-Ф3

20,1

2000

2000

76

60

15

1.К1-2,0-2,0-Ф6

23,9

2000

2000

135

76

15

1.К1-2,0-2,0-Ф17

35

2000

2000

280

168

15

1.К1-2,0-2,0-Ф19

26,2

2000

2000

210

133

15

1.К1-2,0-2,0-Ф4

20,4

2000

2000

100

60

15

1.К1-2,0-2,5-Ф3

21,7

2000

2500

76

60

15

1.К1-2,0-2,5-Ф4

22,4

2000

2500

100

60

15

1.К1-2,5-1,5-Ф3

21

2500

1500

76

60

15

1.К1-2,5-1,5-Ф4

21,3

2500

1500

100

60

15

1.К1-2,5-2,0-Ф3

22,5

2500

2000

76

60

15

1.К1-2,5-2,0-Ф16

23,4

2500

2000

135

60

15

1.К1-2,5-2,0-Ф4

23,7

2500

2000

100

60

15

1.К1-2,5-2,5-Ф3

24,8

2500

2500

76

60

15

1.К1-2,5-2,5-Ф4

25

2500

2500

100

60

15

1.К1-2,5-2,5-Ф19

31

2500

2500

210

133

15

1.К1-1,0-1,5-30/-Ф4

11,9

1000

1500

100

60

30

1.К1-2,0-2,0-30/-Ф16

19,7

2000

2000

135

60

30

1.К1-2,0-2,0-30/-Ф3

19

2000

2000

76

60

30

1.К1-2,0-2,0-30/-Ф4

19,3

2000

2000

100

60

30

1.К1-2,0-2,0-30/-Ф8

23,4

2000

2000

135

108

30

1.К1-2,5-2,5-30/-Ф4

23,3

2500

2500

100

60

30

1.К1-2,5-2,5-30/-Ф16

23,6

2500

2500

135

60

30

Кронштейны серии 1 под два консольных светильника однонаправленные на круглоконические и граненые опоры

Обозначение

Масса, кг (не более)

H, мм

B, мм

D, мм

d, мм

Y, град.

1.К2-1,5-1,5-Ф3

25,3

1500

1500

76

60

15

1.К2-1,5-1,5-Ф4

25,4

1500

1500

100

60

15

1.К2-1,5-2,0-Ф3

27,8

1500

2000

76

60

15

1.К2-1,5-2,0-Ф4

28

1500

2000

100

60

15

1.К2-2,0-1,5-Ф3

27,5

2000

1500

76

60

15

1.К2-2,0-1,5-30/-Ф3

25,8

2000

1500

76

60

30

1.К2-2,0-1,5-Ф4

27,8

2000

1500

100

60

15

1.К2-2,0-1,5-30/-Ф4

26,2

2000

1500

100

60

30

1.К2-2,0-2,0-30/-Ф3

30,2

2000

2000

76

60

30

1.К2-2,0-2,0-Ф4

31,7

2000

2000

100

60

15

1.К2-2,0-2,0-30/-Ф4

30,5

2000

2000

100

60

30

1.К2-2,0-2,0-Ф6

35,2

2000

2000

135

76

15

1.К2-2,0-2,0-30/-Ф6

32

2000

2000

135

76

30

1.К2-2,0-2,5-Ф3

35,6

2000

2500

76

60

15

1.К2-2,0-2,5-Ф4

35,9

2000

2500

100

60

15

1.К2-2,0-2,5-Ф6

37,9

2000

2500

135

76

15

1.К2-2,5-1,5-Ф3

29,7

2500

1500

76

60

15

1.К2-2,5-1,5-Ф4

30

2500

1500

100

60

15

1.К2-2,5-2,0-Ф3

34,3

2500

2000

76

60

15

1.К2-2,5-2,0-30/-Ф3

33

2500

2000

76

60

30

1.К2-2,5-2,0-Ф4

34,5

2500

2000

100

60

15

1.К2-2,5-2,0-30/-Ф4

33,2

2500

2000

100

60

30

1.К2-2,5-2,0-Ф6

37,8

2500

2000

135

76

15

1.К2-2,5-2,0-Ф7

36,8

2500

2000

135

89

15

1.К2-2,5-2,0-Ф15

49

2500

2000

170

133

15

1.К2-2,5-2,5-Ф3

38,2

2500

2500

76

60

15

1.К2-2,5-2,5-30/-Ф3

37,9

2500

2500

76

60

30

1.К2-2,5-2,5-Ф4

38,5

2500

2500

100

60

15

1.К2-2,5-2,5-30/-Ф4

38,1

2500

2500

100

60

30

1.К2-2,5-2,5-Ф6

41,5

2500

2500

135

76

15

1.К2-2,5-2,5-Ф19

44,2

2500

2500

210

133

15

Кронштейны серии 1 под два консольных светильника однонаправленные на трубчатые опоры

Обозначение

Масса, кг (не более)

H, мм

B, мм

D, мм

d, мм

Y, град.

1.К2-1,0-1,0-О8

17,5

1000

1000

230

48

15

1.К2-1,0-1,0-О9

18,2

1000

1000

250

48

15

1.К2-1,0-1,0-О10

18,7

1000

1000

270

48

15

1.К2-1,0-1,0-О11

19,4

1000

1000

300

48

15

1.К2-1,5-1,5-О2

27,2

1500

1500

180

148

15

1.К2-1,5-1,5-О3

29,1

1500

1500

230

197

15

1.К2-2,0-2,0-О8

39,3

2000

2000

230

48

15

1.К2-2,0-2,0-О9

40,3

2000

2000

250

48

15

1.К2-2,0-2,0-О10

41,5

2000

2000

270

48

15

1.К2-2,0-2,0-О11

46,6

2000

2000

300

48

15

1.К2-2,0-2,0-О14

33,7

2000

2000

171

141

15

1.К2-2,0-2,0-О2

42,1

2000

2000

180

148

15

1.К2-2,0-2,0-О3

44,4

2000

2000

230

197

15

1.К2-2,0-2,0-О4

48,2

2000

2000

285

250

15

1.К2-2,5-2,0-О8

41,8

2500

2000

230

48

15

1.К2-2,5-2,0-О9

42,8

2500

2000

250

48

15

1.К2-2,5-2,0-О10

44

2500

2000

270

48

15

1.К2-2,5-2,0-О11

46,3

2500

2000

300

48

15

1.К2-2,5-2,0-О1

37,3

2500

2000

145

120

15

1.К2-2,5-2,0-О2

48,5

2500

2000

180

148

15

1.К2-2,5-2,0-О3

50,6

2500

2000

230

197

15

1.К2-2,5-2,0-О4

54,7

2500

2000

285

250

15

1.К2-2,5-2,0-О5

57

2500

2000

335

303

15

1.К2-3,3-1,7-О1

34,9

3300

1700

145

120

15

1.К2-3,3-1,7-О2

45,5

3300

1700

180

148

15

1.К2-3,3-1,7-О3

47,4

3300

1700

230

197

15

1.К2-3,3-1,7-О4

51,5

3300

1700

285

250

15

1.К2-3,3-1,7-О5

53,8

3300

1700

335

303

15

1.К2-3,0-2,0-О1

36,1

3000

2000

145

120

15

1.К2-3,0-2,0-О2

53,6

3000

2000

180

148

15

1.К2-3,0-2,0-О3

55,5

3000

2000

230

197

15

1.К2-3,0-2,0-О4

59,5

3000

2000

285

250

15

1.К2-3,0-2,0-О5

61,8

3000

2000

335

303

15

1.К2-3,5-2,0-О1

42,5

3500

2000

145

120

15

1.К2-3,5-2,0-О2

58,7

3500

2000

180

148

15

1.К2-3,5-2,0-О3

60,6

3500

2000

230

197

15

1.К2-3,5-2,0-О4

64,6

3500

2000

285

250

15

1.К2-3,5-2,0-О5

66

3500

2000

335

303

15

1.К2-4,0-2,5-О1

45,7

4000

2500

145

120

15

1.К2-4,0-2,5-О2

68,4

4000

2500

180

148

15

1.К2-4,0-2,5-О3

70,3

4000

2500

230

197

15

1.К2-4,0-2,5-О4

76,8

4000

2500

285

250

15

1.К2-4,0-2,5-О5

79,1

4000

2500

335

303

15

1.К2-2,0-2,0-30/-О14

31

2000

2000

171

141

30

1.К2-2,0-2,0-30/-О2

33,3

2000

2000

180

148

30

1.К2-2,0-2,0-30/-О3

35,6

2000

2000

230

197

30

1.К2-2,0-2,0-30/-О1

34,6

2000

2000

145

120

30

1.К2-2,0-2,0-30/-О4

39,6

2000

2000

285

250

30

1.К2-2,0-2,0-30/-О5

42,3

2000

2000

335

303

30

1.К2-2,5-2,0-30/-О1

37,2

2500

2000

145

120

30

1.К2-2,5-2,0-30/-О2

45,2

2500

2000

180

148

30

1.К2-2,5-2,0-30/-О3

48,2

2500

2000

230

197

30

1.К2-2,5-2,0-30/-О4

51,1

2500

2000

285

250

30

1.К2-2,5-2,0-30/-О5

53,8

2500

2000

335

303

30

1.К2-3,0-2,0-30/-О3

51,5

3000

2000

230

197

30

1.К2-3,0-2,0-30/-О2

349,2

3000

2000

180

148

30

1.К2-4,0-2,5-30/-О1

51,4

4000

250

145

120

30

1.К2-4,0-2,5-30/-О2

62,5

4000

2500

180

148

30

1.К2-4,0-2,5-30/-О3

65,3

4000

2500

230

197

30

1.К2-4,0-2,5-30/-О4

67,2

4000

2500

285

250

30

1.К2-4,0-2,5-30/-О5

67,9

4000

2500

335

303

30

Кронштейны серии 1 под два консольных светильника разнонаправленные под 90° на трубчатые опоры

Обозначение

Масса, кг (не более)

H, мм

B, мм

D, мм

d, мм

1.К2-1,0-0,5-/90-О3

25,2

1000

500

230

197

1.К2-1,5-1,5-/90-О1

24,5

1500

1500

145

120

1.К2-1,5-1,5-/90-О2

32

1500

1500

180

148

1.К2-1,5-1,5-/90-О3

33,5

1500

1500

230

197

1.К2-1,5-1,5-/90-О4

36,4

1500

1500

285

250

1.К2-1,5-1,5-/90-О5

38

1500

1500

335

303

1.К2-2,0-2,0-/90-О1

30,2

2000

2000

145

120

1.К2-2,0-2,0-/90-О2

54,9

2000

2000

180

148

1.К2-2,0-2,0-/90-О3

56

2000

2000

230

197

1.К2-2,0-2,0-/90-О4

56,4

2000

2000

285

250

1.К2-2,0-2,0-/90-О5

64

&

Популярные товары

Наше преимущество

24/7 Работаем

Мы любим свою работу и умеем работать! Работаем без выходных и праздников, звоните!

Никаких скрытых расходов

Всегда работаем открыто. Мы официальный дилер всей нашей продукции которая указана на сайте.

Сертифицированные сотрудники

Мы очень тщательно отбираем себе сотрудников. У нас только сертифицированные работники!

Доступные цены

Наши цены ниже чем у официальных дилеров, благодаря индивидуальной скидки.

Остались вопросы?

Заполните форму и наши менеджеры свяжутся с Вами

Контактные данные, форма связи, реквизиты компании

Контакты
